Bearbeitungszentren

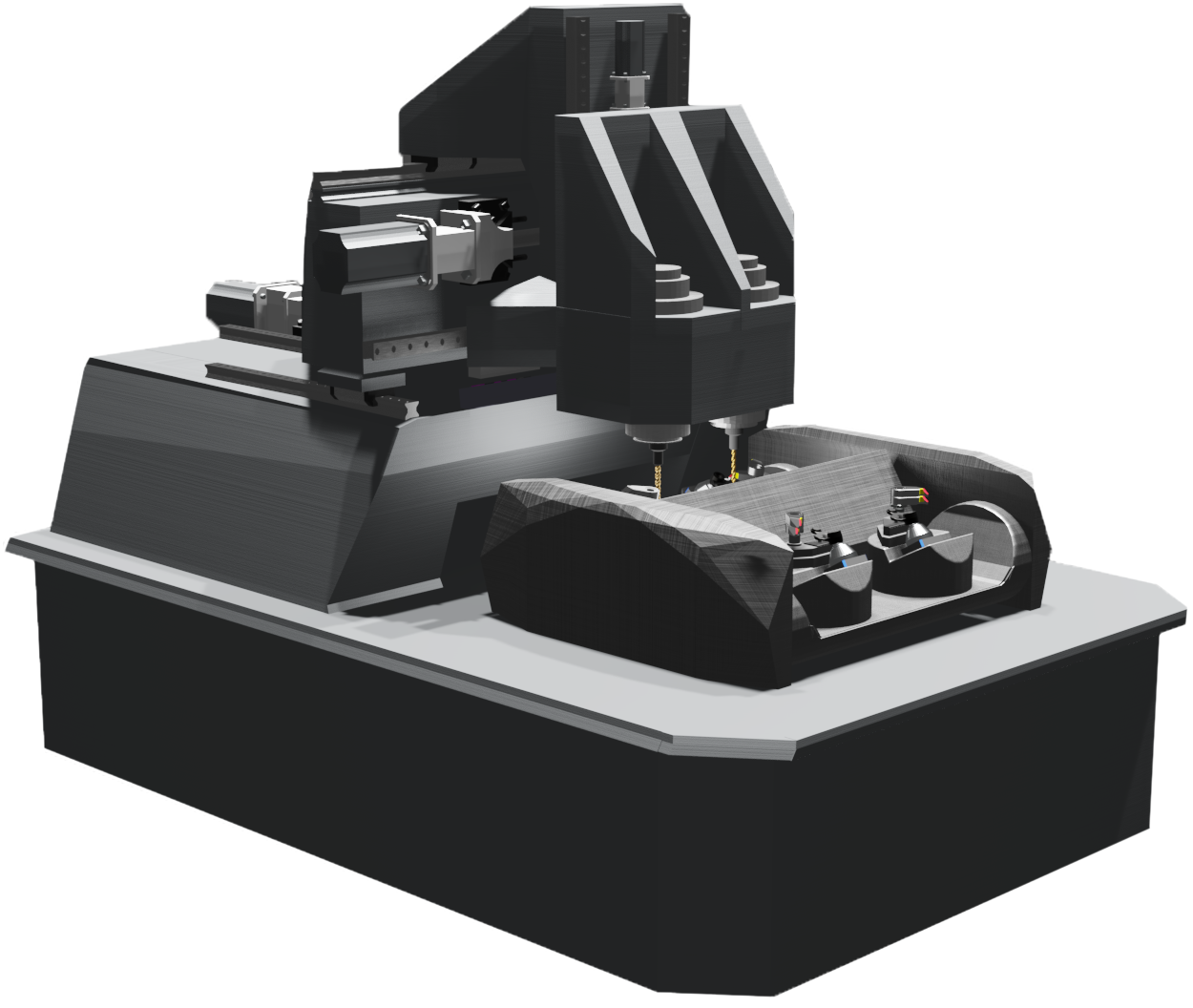

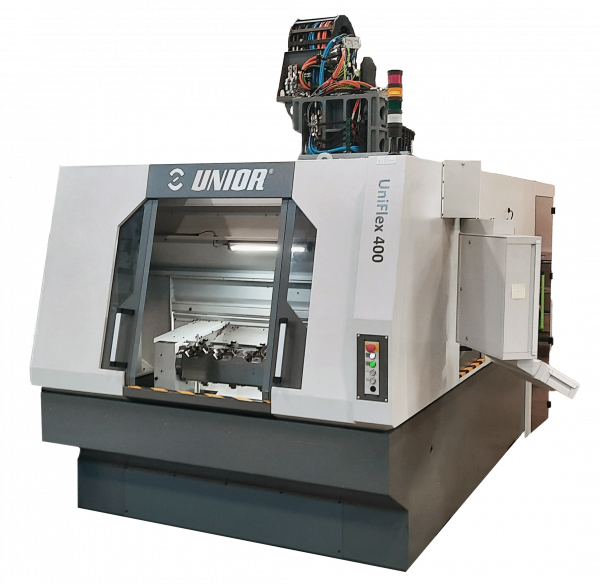

5-ACHSEN-BEARBEITUNGSZENTRUM UNIFLEX
UniFlex-Vertikal-Bearbeitungszentren gehören zu den besten ihrer Klasse in Bezug auf Geschwindigkeit, Dynamik, Kompaktheit, Stabilität und Zuverlässigkeit. Die UniFlex-Baureihe, die genügend Kraft für hohe Fräsleistungen hat, ist mit einem, zwei oder vier Spindeln erhältlich. Sie zeichnet sich durch 5-Achsen-Bearbeitung, hohe Produktivität, hohe Präzision, hohe Bearbeitungsqualität, minimalen Platzbedarf, einfache Bedienung, hohe Stabilität und einfache Wartung aus.
VORTEILE
- Hohe Präzision und Verarbeitungsleistung
- Robuste Konstruktion
- Hohe Maschinenproduktivität
- Lange Lebensdauer
- 5-Achsen-Bearbeitung
- 1/2/4-spindlige Maschinenausführung
TECHNISCHE DATEN
| Arbeitsraum | X-Achse | mm | 400 |
| Y-Achse | mm | 430 | |
| Z-Achse | mm | 480 | |
| Arbeitsspindel | Max. Drehzahl | U/min | 14.000 |
| Nennkraft | kW | 15 | |
| Aufnehmen Typ | HSK | 63 | |
| Spindelabstand | mm | 320 | |
| Beschleunigung | X-Achse | m/s² | 7 |
| Y-Achse | m/s² | 6 | |
| Z-Achse | m/s² | 8 | |
| Präzision | Lagetoleranz | mm | <0,01 |
| Stellungsab | mm | 0,005 | |
| Werkzeugmagazin | Magazin | 2x24 | |
| Max. Werkzeuglange | mm | 350 | |
| Werkzeugwechselzeit | s | 2,5-3 | |
| Werkstücke | Dimenzije | mm | 300x400 |
| Kühlung | durch die Spindel hindurch | l/min | 50/120 |
| Krmilje | Siemens SINUMERIK ONE/FANUC |
||
| Machinendaten | Länge | mm | 4.500 |
| Breite | mm | 2.000 | |
| Höhe | mm | 2.850 | |
| Gewicht | kg | 18.500 | |
| Technische Daten können aufgrund spezi scher Kundenanforderungen variieren | |||

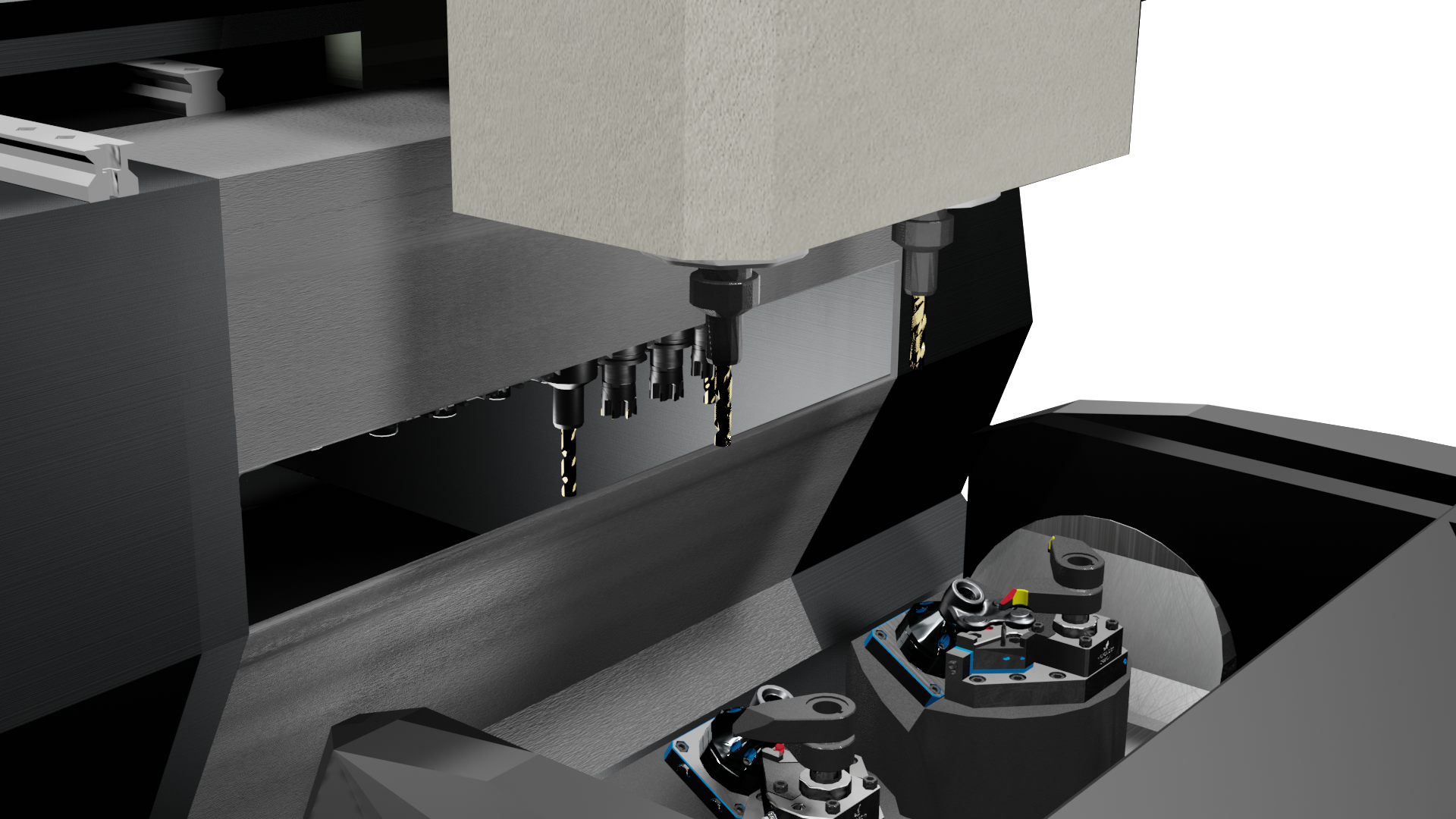

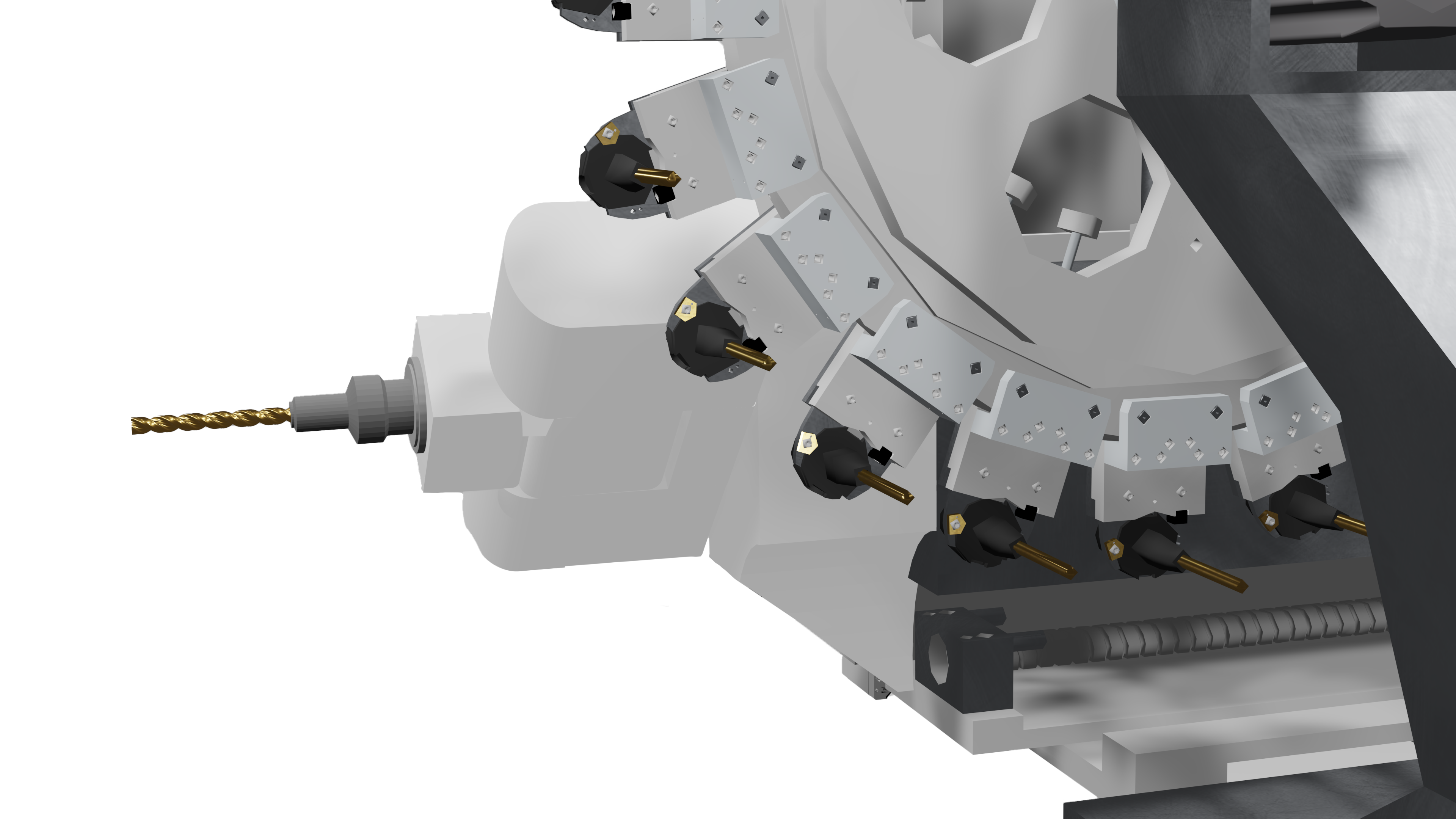

MASCHINENKONZEPT
- 5-Achsen-Ausführung mit A-Achse und Planet
- 4-Achsen-Ausführung mit A-Achse

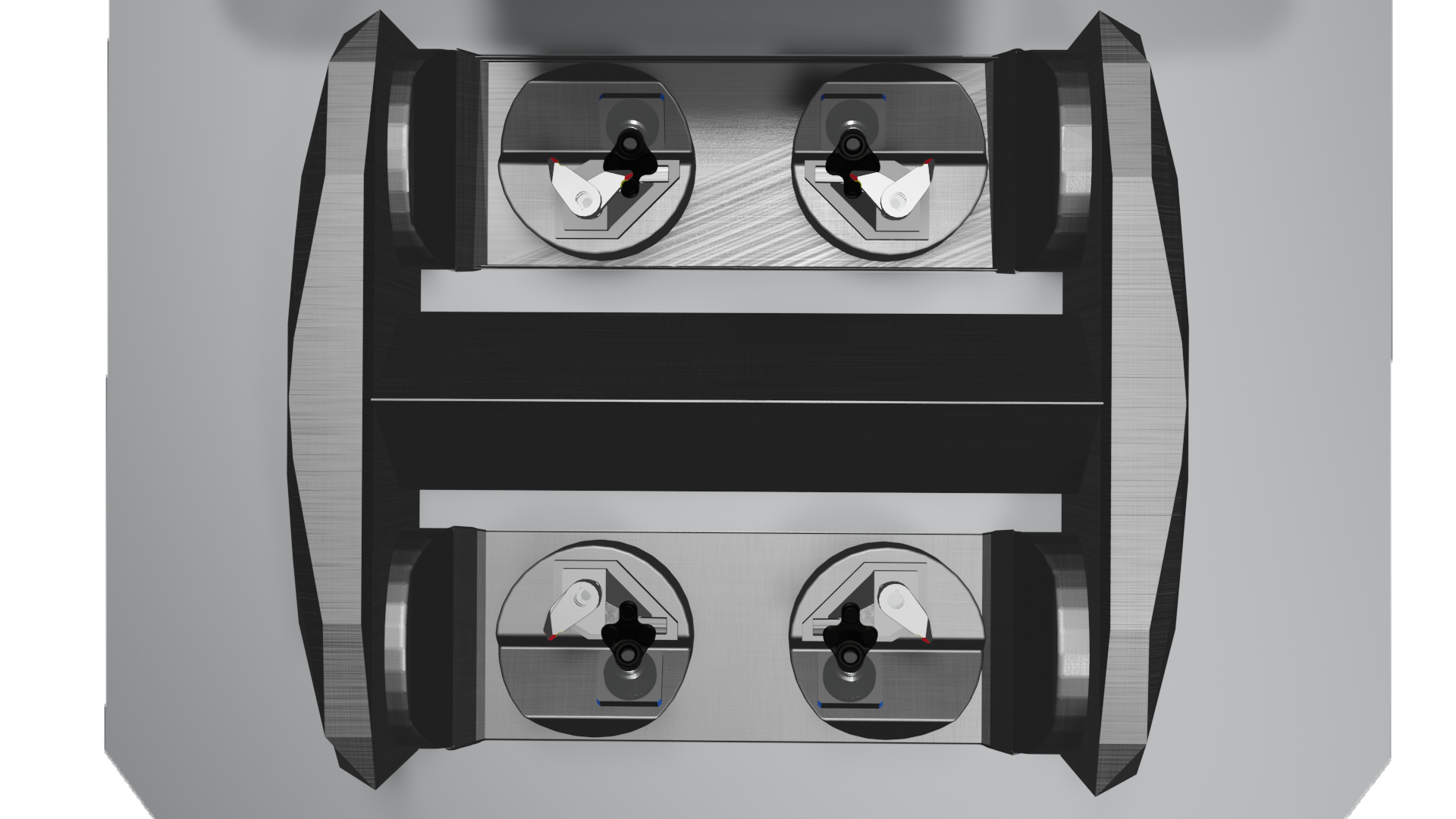

- 5-Achsen-Ausführung mit doppelter A-Achse und Rundtisch mit B-Achse und Planet
- 4-Achsen-Ausführung mit doppelter A-Achse und Rundtisch mit B-Achse

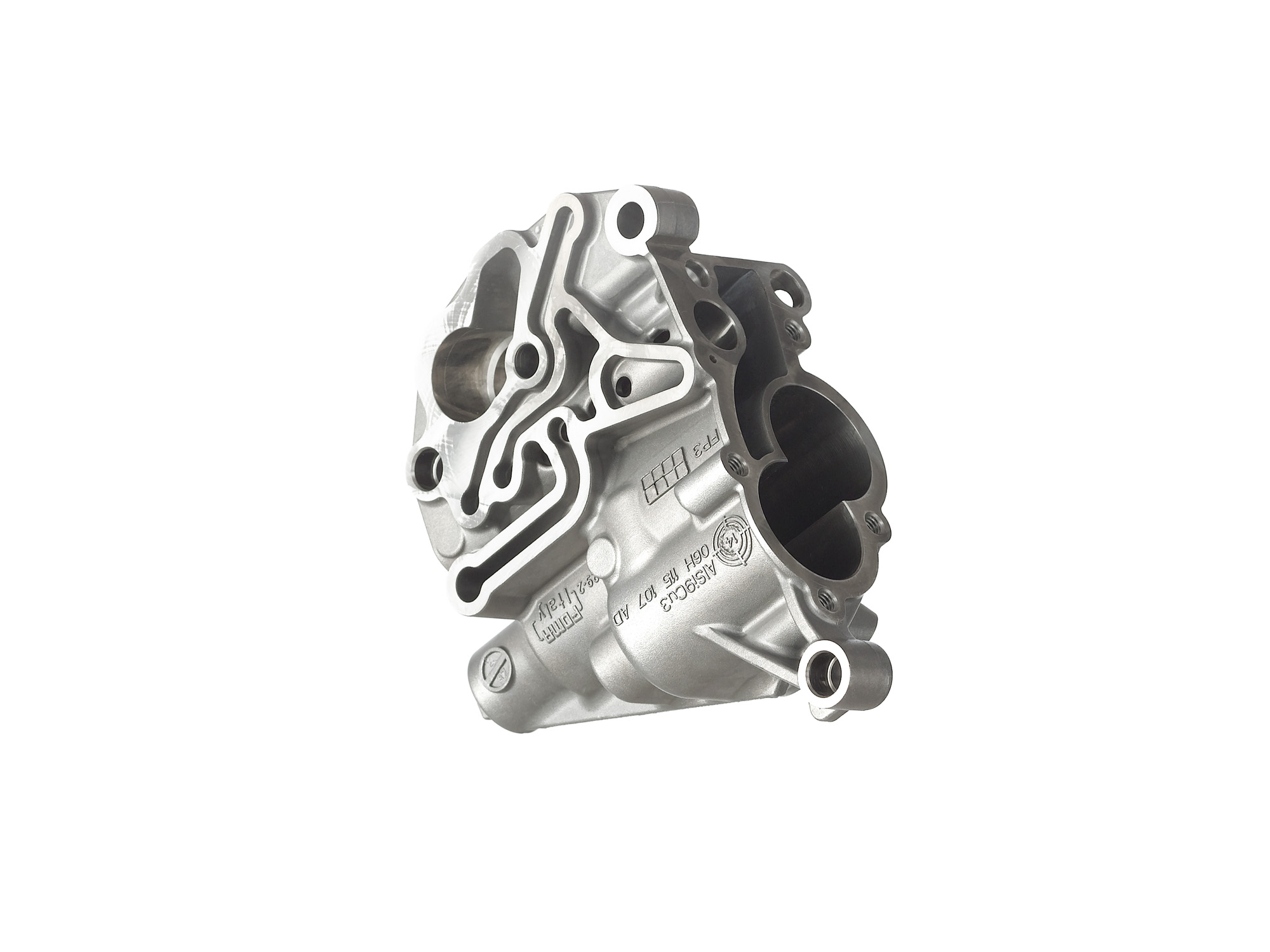

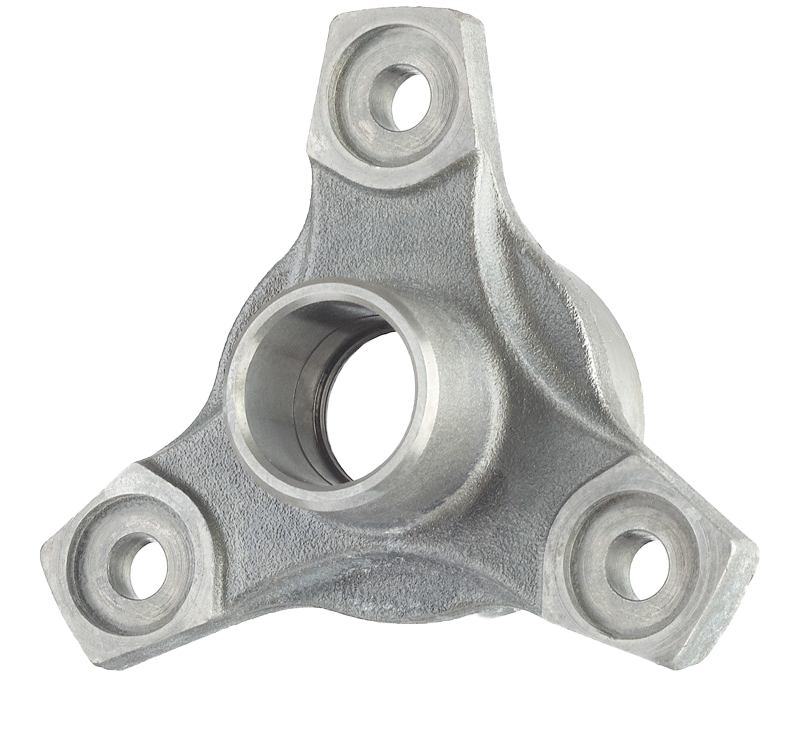

WERKSTÜCKE

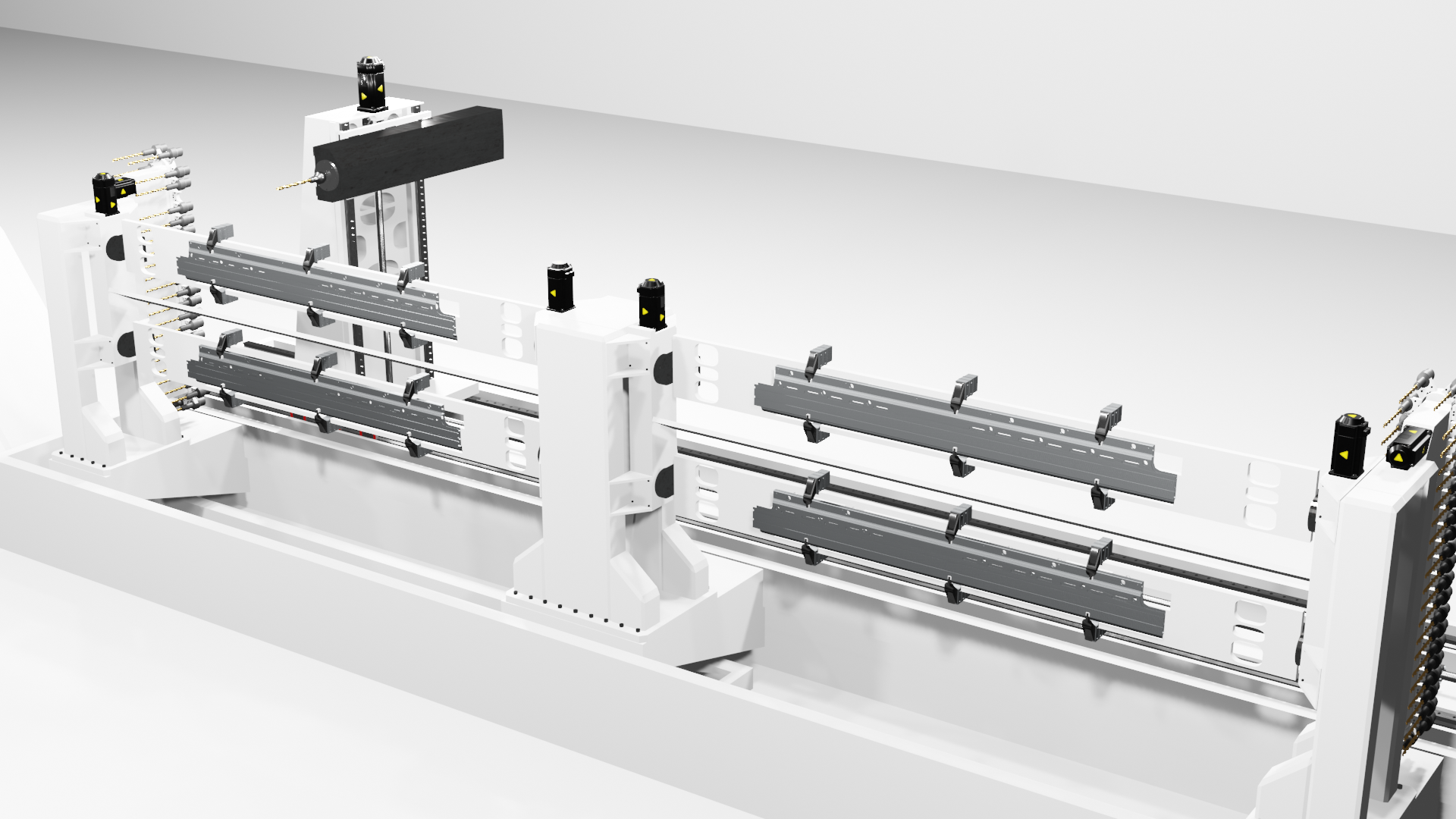

ALUFLEX 1500/2000/2500
Das 4-Achsen-Bearbeitungszentrum gewährleistet eine optimale Bearbeitung aller Arten von dünn- und dickwandigen Aluminium-Strangpresspro len. Die steife Maschinenstruktur garantiert eine hohe Produktivität und Bearbeitungsgenauigkeit. Das Modell 2500 ermöglicht auch die Bearbeitung von geschweißten Batteriegehäusen.
VORTEILE
- Trockenbearbeitung mit der Möglichkeit, auf MMS oder Emulsion umzurüsten
- Flexible Bearbeitung von Aluminiumpro len (oder dünnwandigen Stahlpro len)
- Werkstücke bis zu einer Länge von 2500 mm und einer Breite von 1500 mm
- Wechsel der Spannvorrichtung ermöglicht kurze Werkstückwechselzeiten und bietet die Möglichkeit, die Vorrichtung mit Hilfe eines Roboters zu wechseln
- Pneumatisches Spannsystem mit möglicher Aufrüstung auf ein hydraulisches System
- Möglichkeit zur Bearbeitung von zwei verschiedenen Werkstücken
- 5-Achsen-Maschinenversion verfügbar
TECHNISCHE DATEN
| Arbeitsraum | X-Achse | mm | 2.000 |
| Y-Achse | mm | 800 | |
| Z-Achse | mm | 630 | |
| Arbeitspindel | Max. Drehzahl | U/min | 18.000 |
| Nennkraft | kW | 30 | |
| Aufnehmen Typ | HSK | 63 | |
| Max. Drehmoment | Nm | 45 | |
| Beschleunigung | X-Achse | m/s² | 8 |
| Y-Achse | m/s² | 8 | |
| Z-Achse | m/s² | 10 | |
| Präzision | Lagetoleranz | mm | <0,01 |
| Stellungabweichung | mm | 0,005 | |
| Werkzeugmagazin | Magazin | 24 | |
| Max. Werkzeuglänge | mm | 250 | |
| Werkzeugsdurchmesser | mm | Ø100 | |
| Werkstücke | Batterie-Rahmen | mm | 200x1500x2500 |
| Aluminium Profil | mm | 300x300x2000 | |
| Kühlung | Trockene Bearbeitung | Mögliches aktualisieren auf MQL/Emulsion | |
| Steuerung | Siemens SINUMERIK ONE/FANUC |
||
| Machinendaten | Länge | mm | 7.700 |
| Breite | mm | 3.700 | |
| Höhe | mm | 3.000 | |
| Gewicht | kg | 24.000 | |

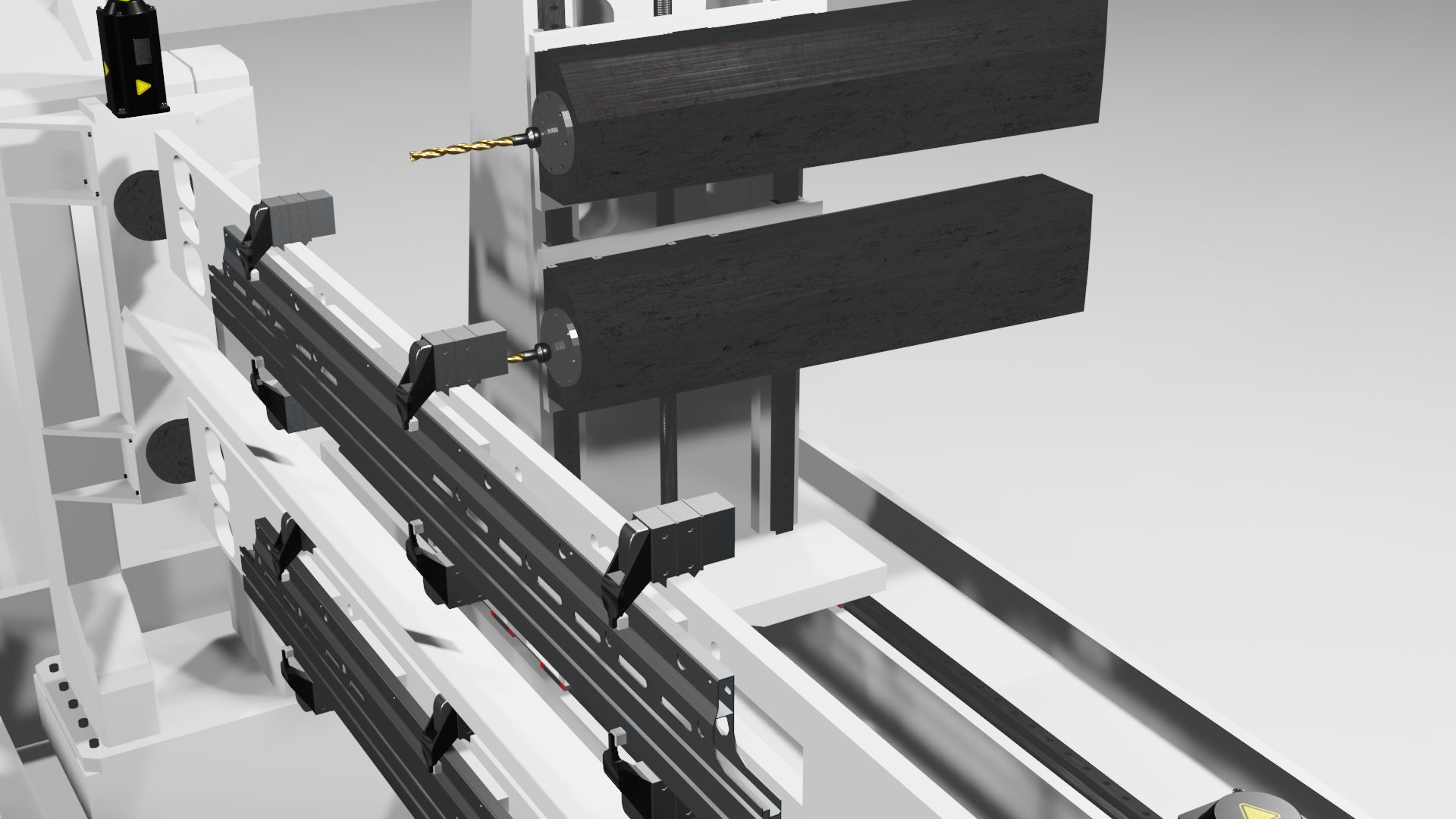

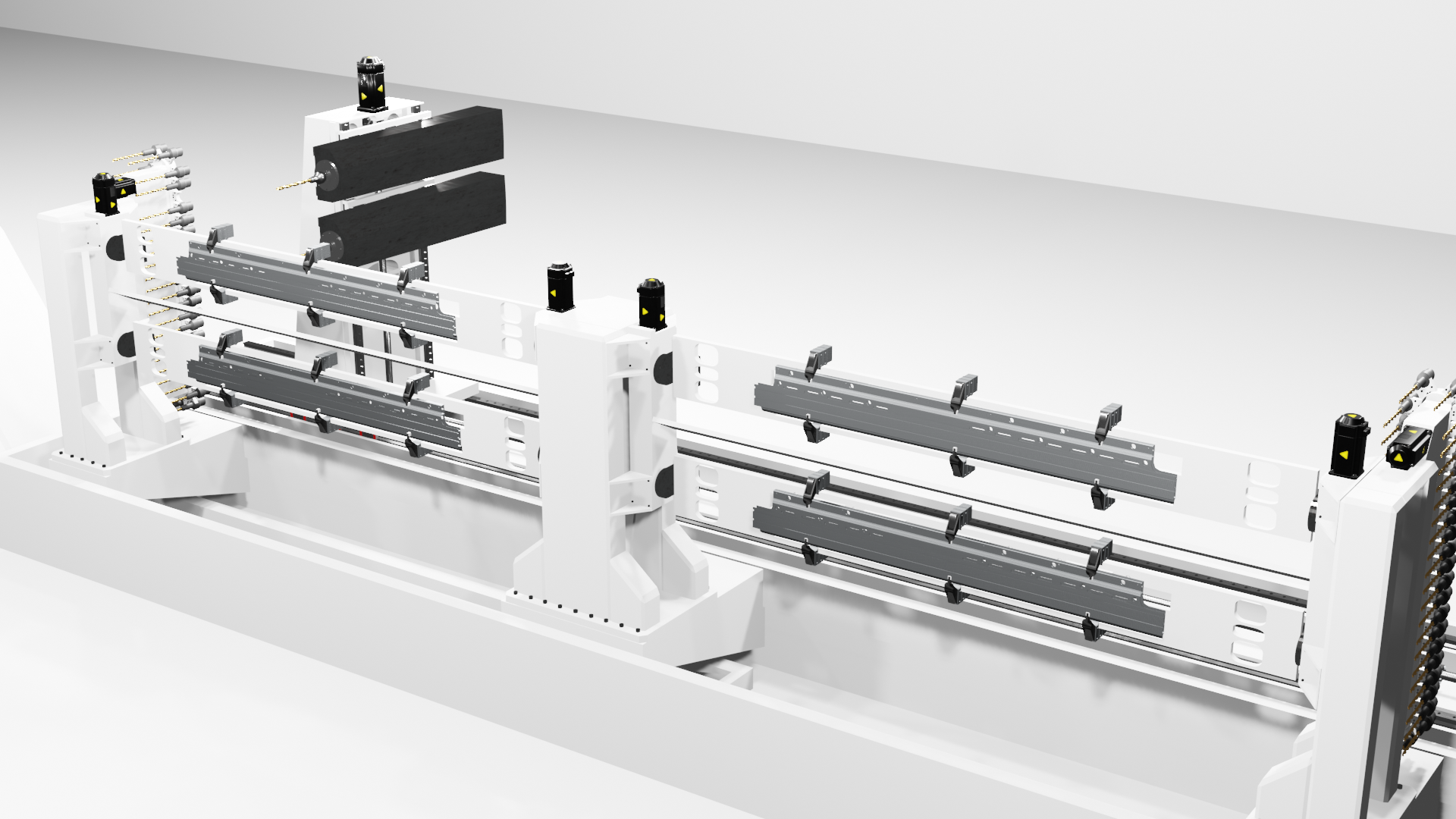

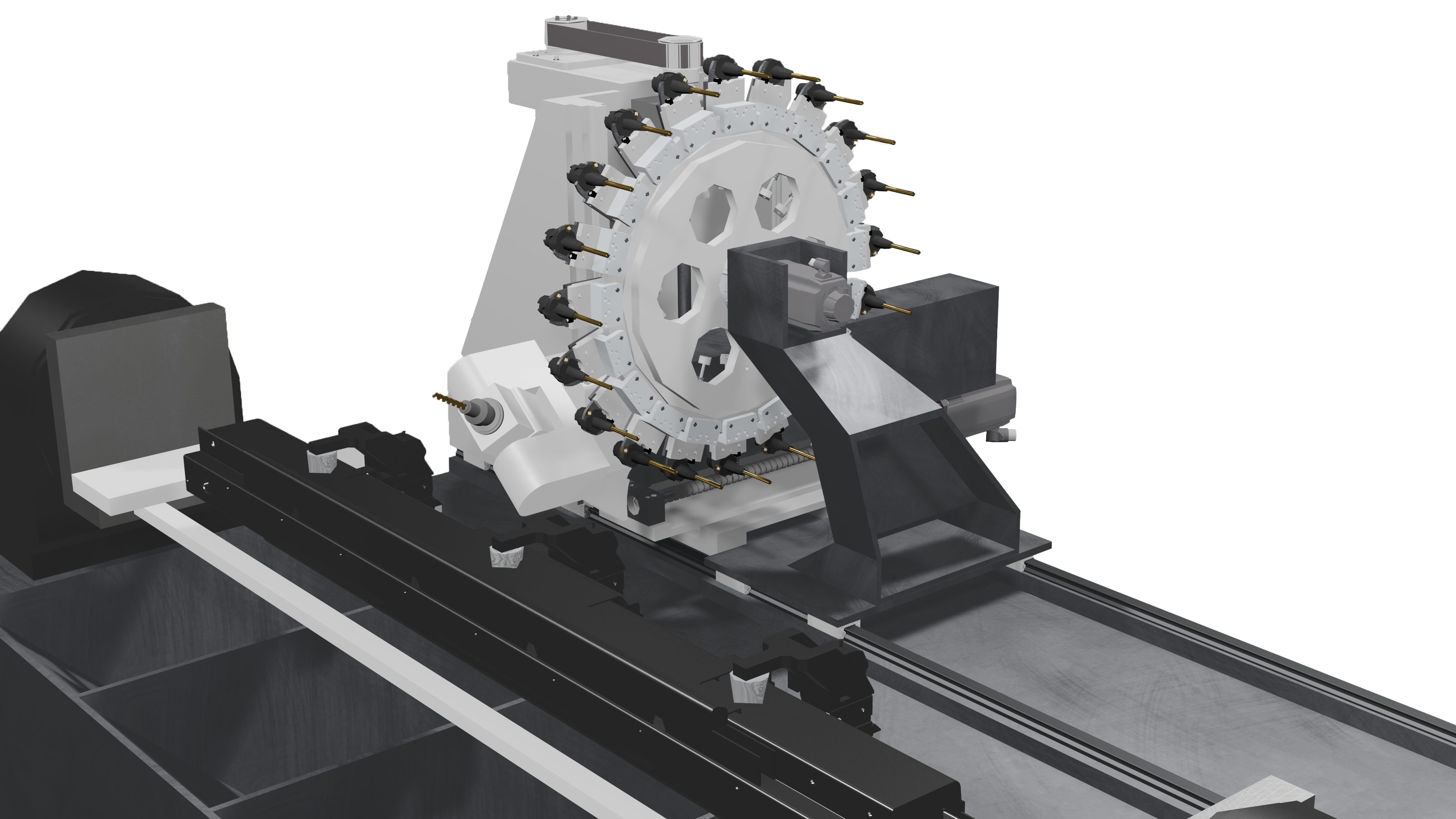

MASCHINENKONZEPT
Starre Schweißkonstruktion, gefüllt mit Mineralbeton für optimale Schwingungsdämpfung
Horizontale Bauweise für beste Späneentsorgung
Modulare Bauweise:
- Einspindelige Ausführung
- Doppelte Einspindelige Ausführung
- Zweispindlige Ausführung
- Doppelte Zweispindlige Ausführung
Möglichkeit, mehrere kleinere Werkstücke zu spannen, um die Produktivität

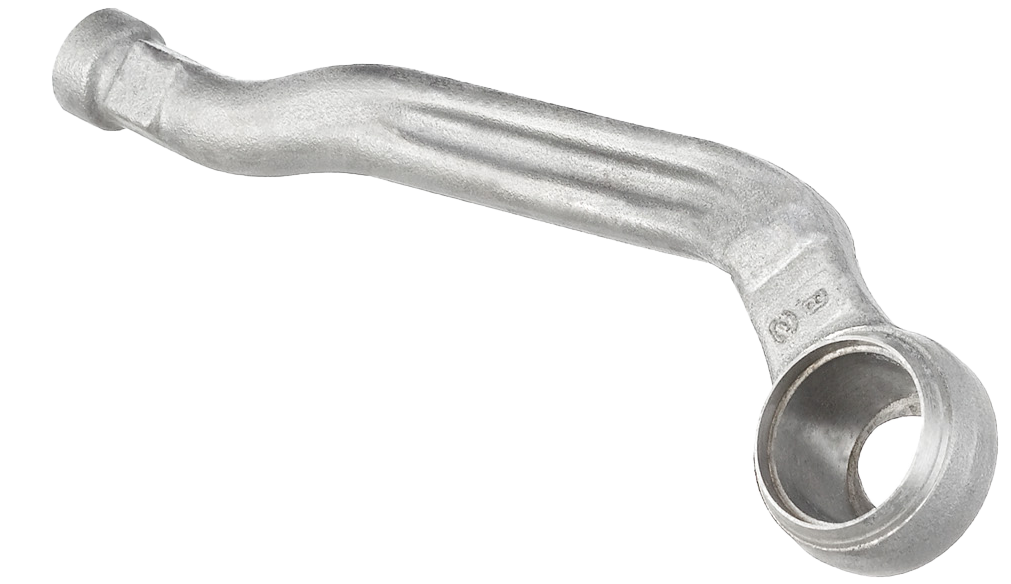

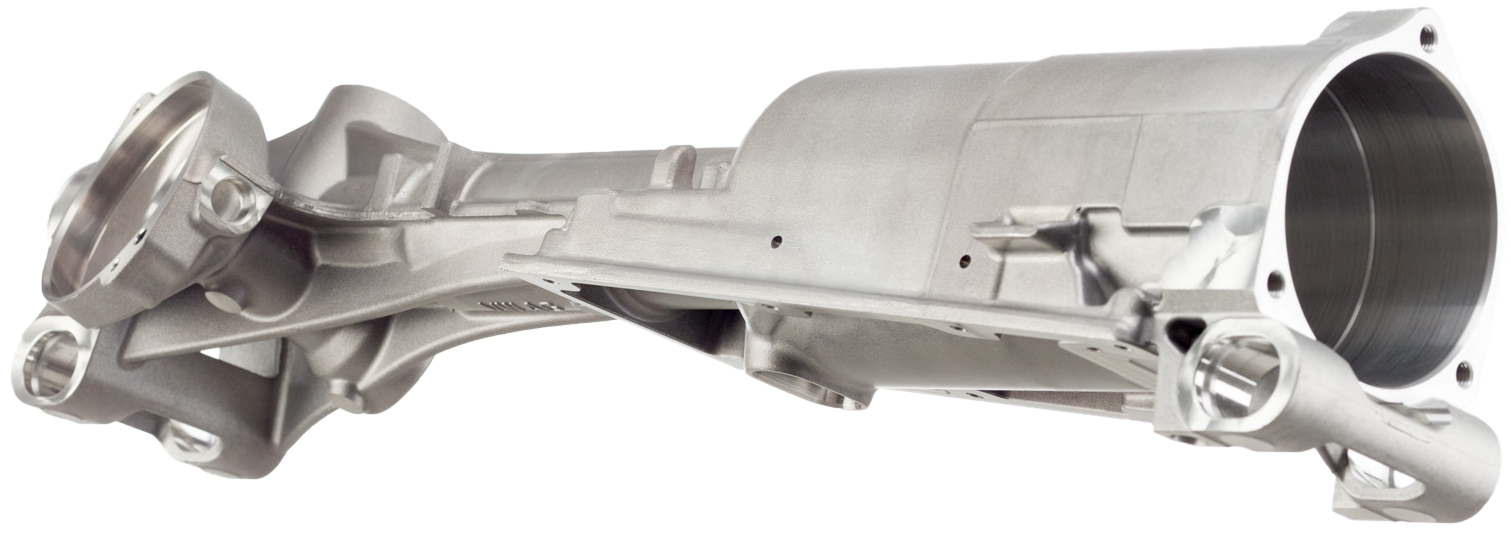

WERKSTÜCKE

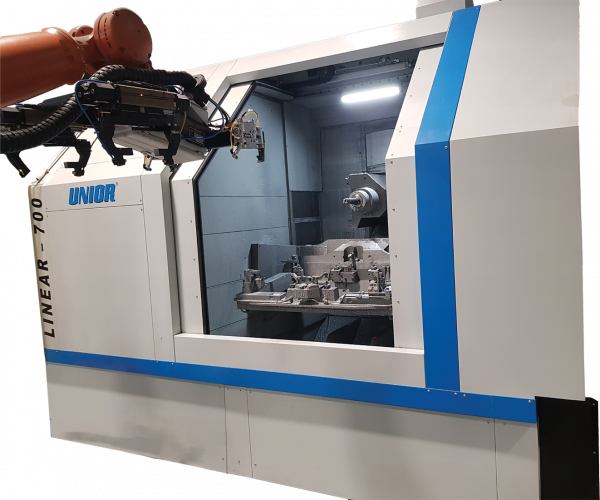

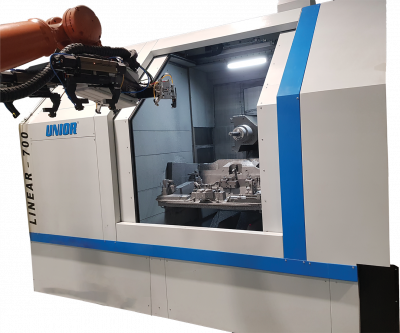

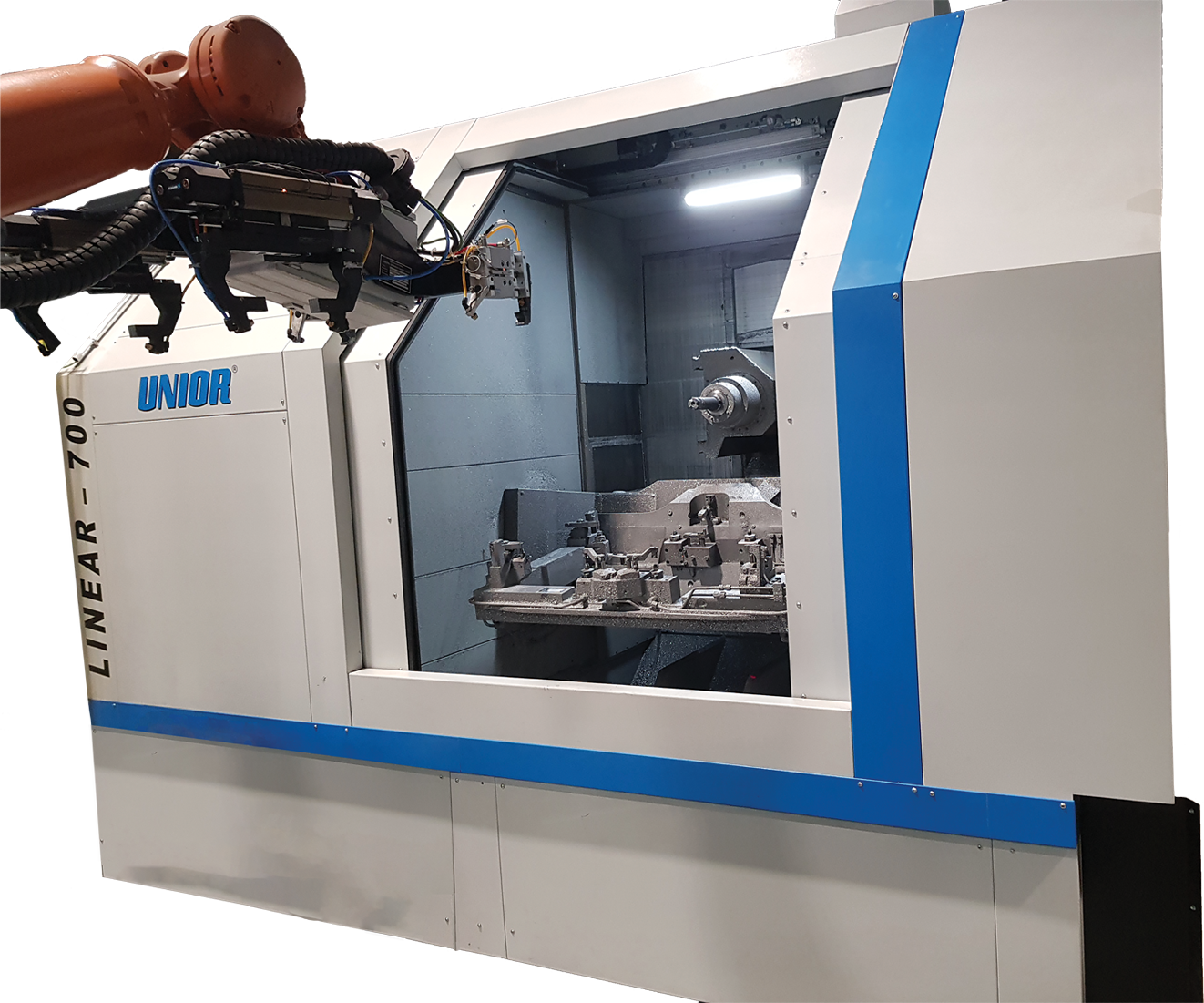

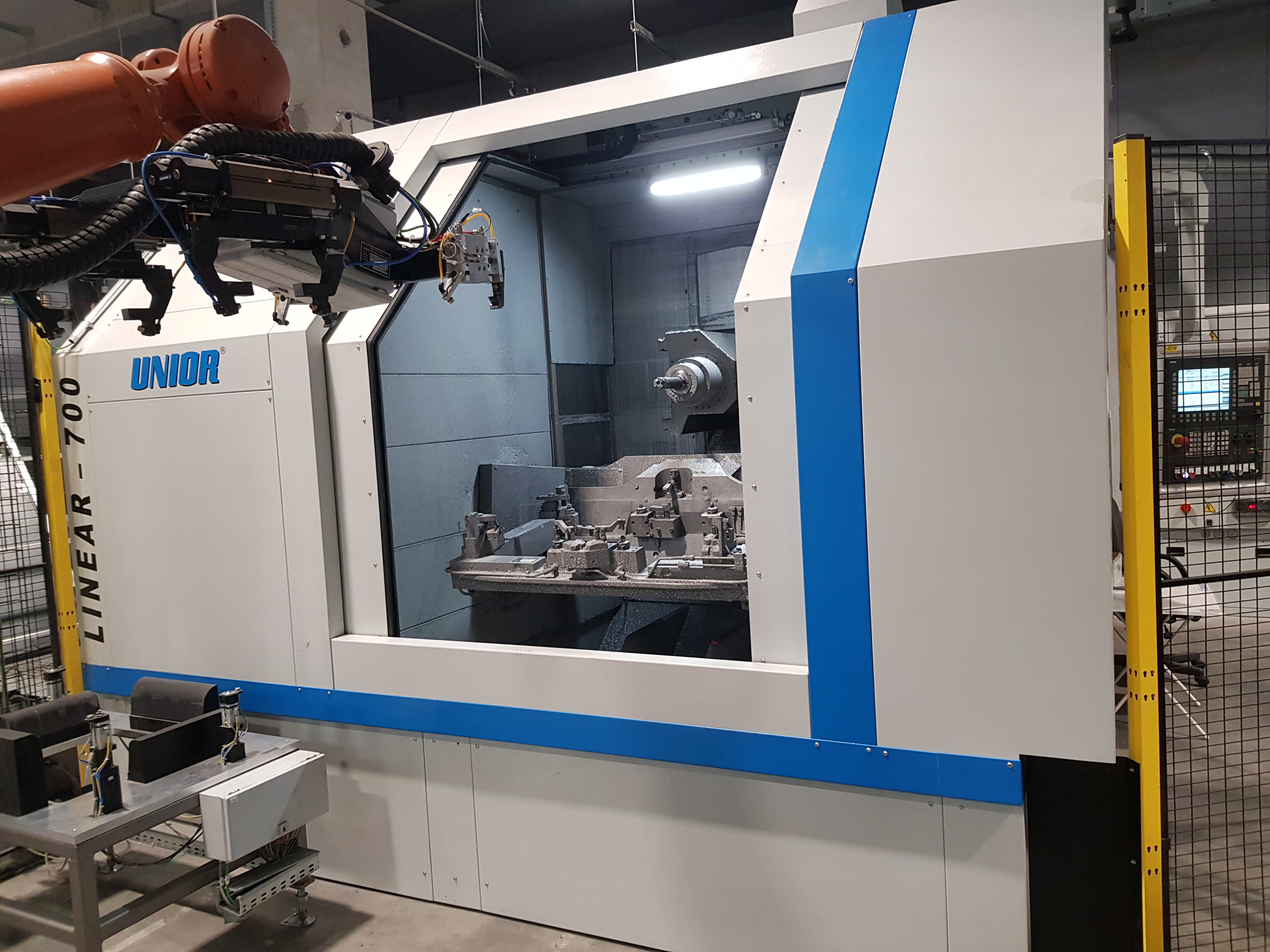

5-ACHSEN-BEARBEITUNGSZENTRUM LINEAR 800
Die LINEAR 800 L ist ein Hightech-Bearbeitungszentrum für die Großserienfertigung. Die zweckmäßige und verbesserte Modulbauweise mit starren Komponenten sorgt für hohe Stabilität, Präzision, Produktivität und einfache Bedienbarkeit.
VORTEILE
- Konzipiert für große Werkstücke
- Linearantrieb für hohe Geschwindigkeiten
- 5-Achsen-Bearbeitung
- Automatisches hydraulisches Spannsystem
TECHNISCHE DATEN
| Arbeitsbereich | X-Achse | mm | 1.700 |
| Y-Achse | mm | 1.000 | |
| Z-Achse | mm | 700 | |
| Arbeitsspindel | Max. Dehzahl | U/min | 12.000 |
| Nennkraft | kW | 28 | |
| Aufnehmen Typ | HSK | 80 | |
| Beschleunigung | X-Achse | m/s² | 4 |
| Y-Achse | m/s² | 4 | |
| Z-Achse | m/s² | 6 | |
| Präzision | Positionstoleranz | mm | <0,01 |
| Positionsabweichung | mm | 0,005 | |
| Werkzeugmagazin | Lagerung | 30 | |
| Werkzeuglänge max. | mm | 350 | |
| Werkstück | Maße | mm | 1.200x1.100x500 |
| Kühlmittel | Durch die Spindel hindurch | l/min | 60 |
| Steuerungen | Siemens 840D/Indramat MTC200 | ||
| Maschinendaten | Länge | mm | 4.500 |
| Breite | mm | 4.500 | |
| Höhe | mm | 3.580 | |
| Gewicht | kg | 17.000 | |
| Technische Daten können aufgrund von kundenspezifischen Anforderungen variieren. | |||

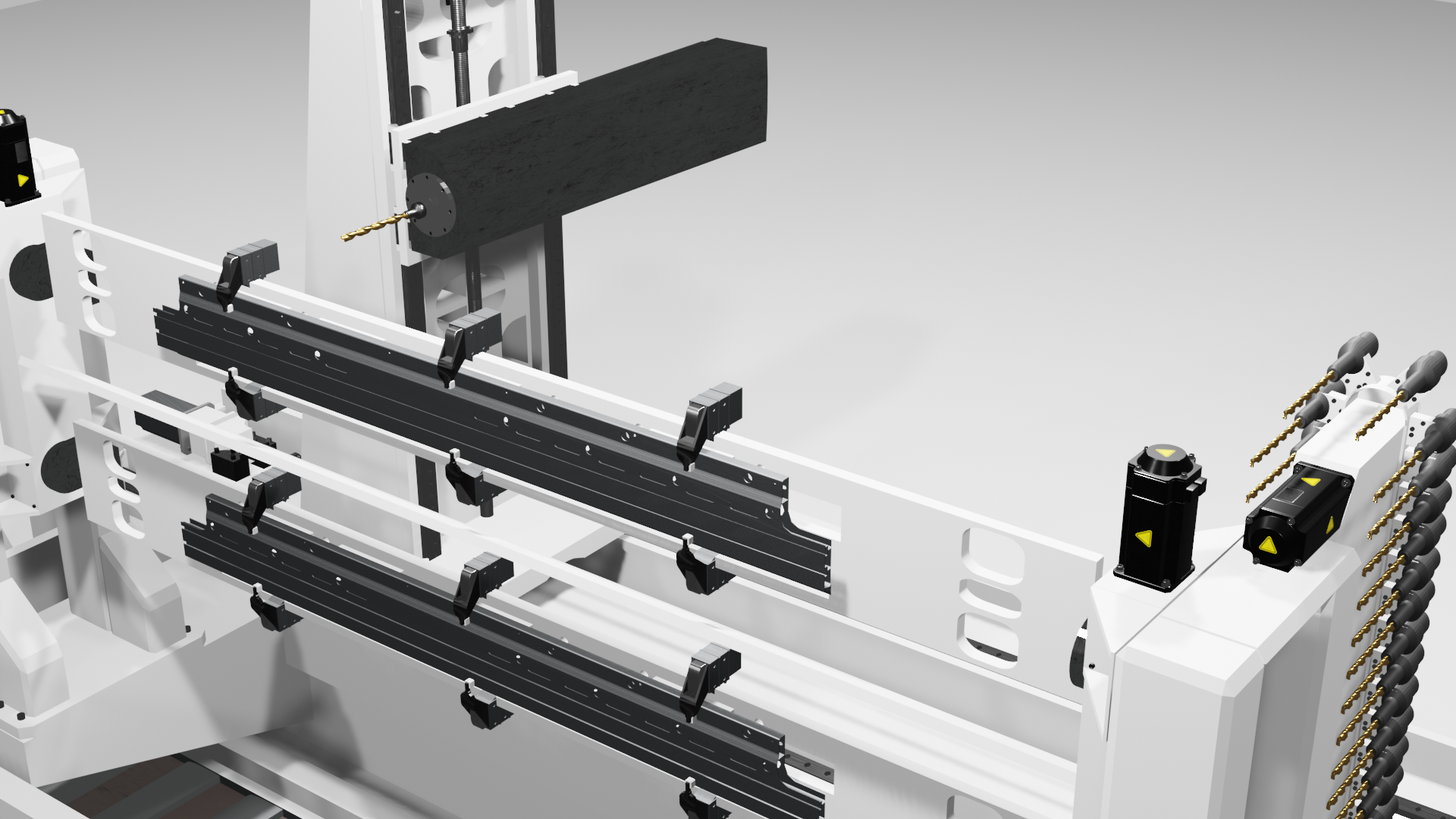

MASCHINENKONZEPT
Das Nullpunktspannsystem ermöglicht einen flexiblen und automatischen Wechsel der Spannvorrichtung und gewährleistet eine hohe Positionswiederholgenauigkeit.
Aufgrund der hohen Geschwindigkeit der langen Hübe der X- und Z-Achse werden Linearantriebe eingesetzt.
Das System ermöglicht eine hohe Dynamik über lange Strecken und unter schwerer Last.

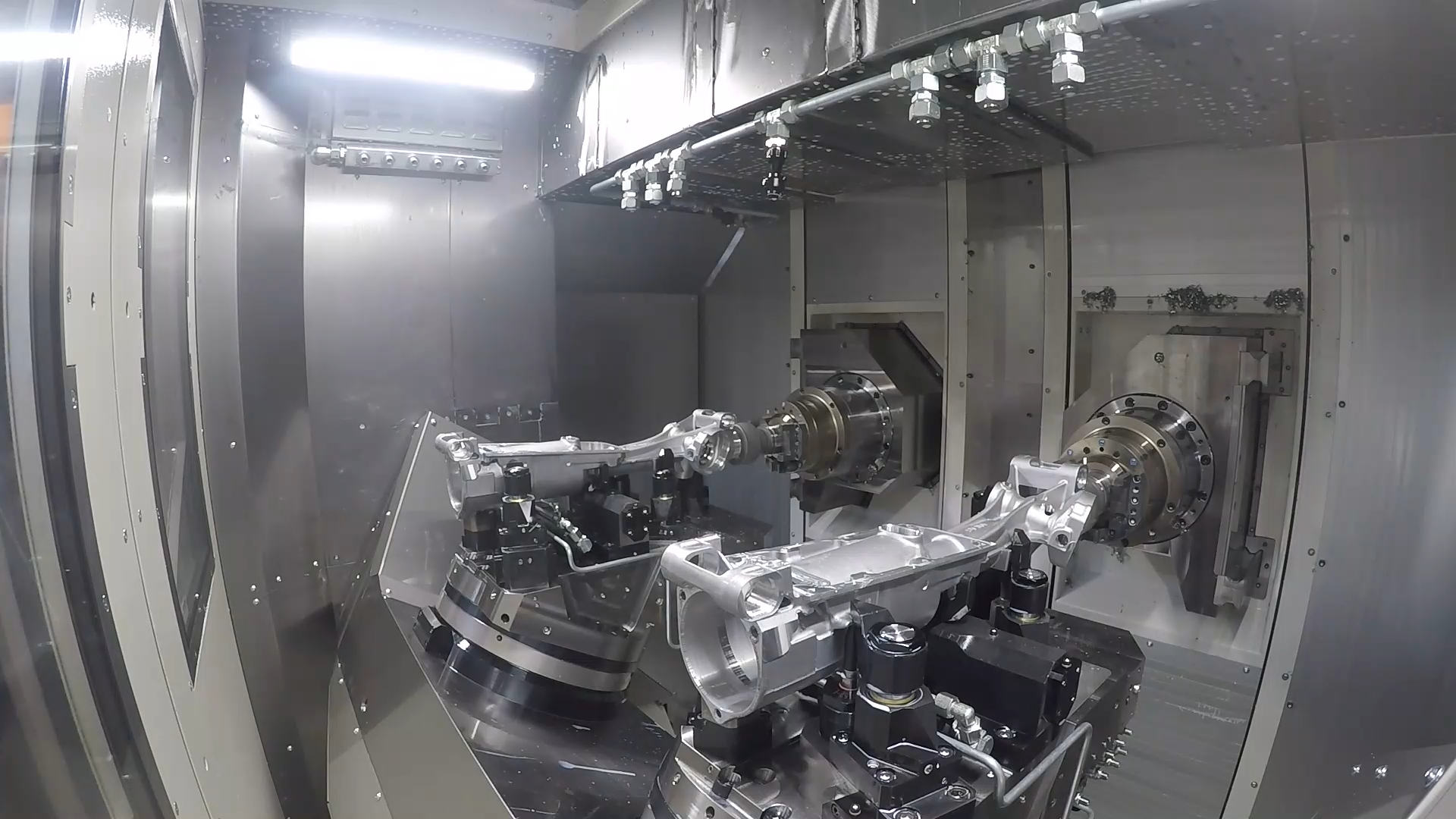

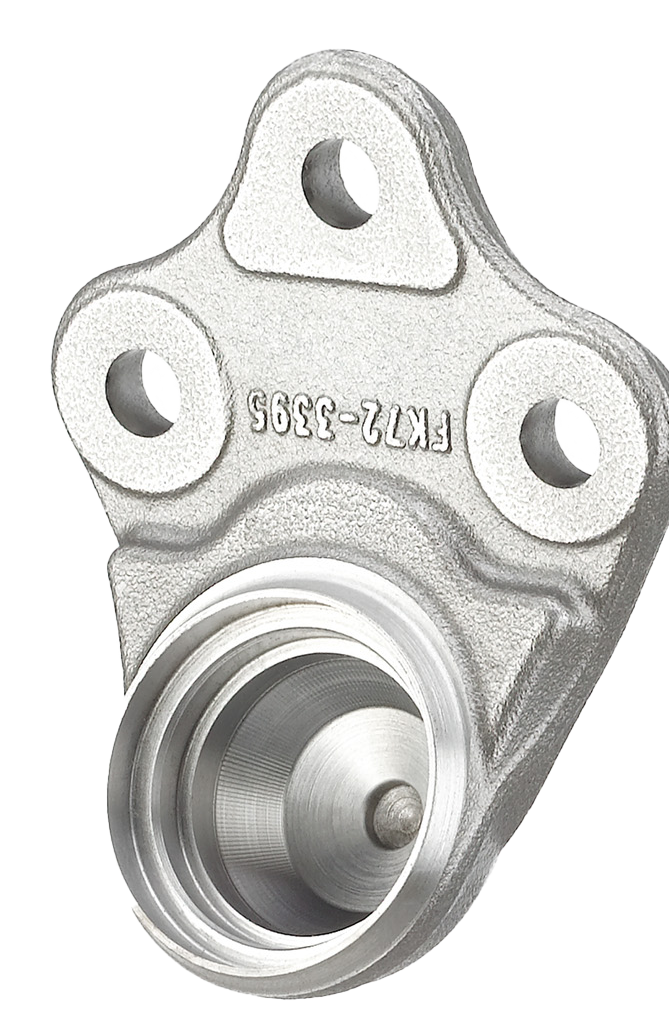

WERKSTÜCKE

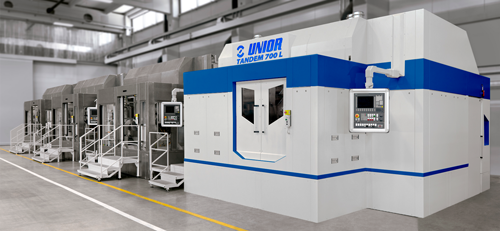

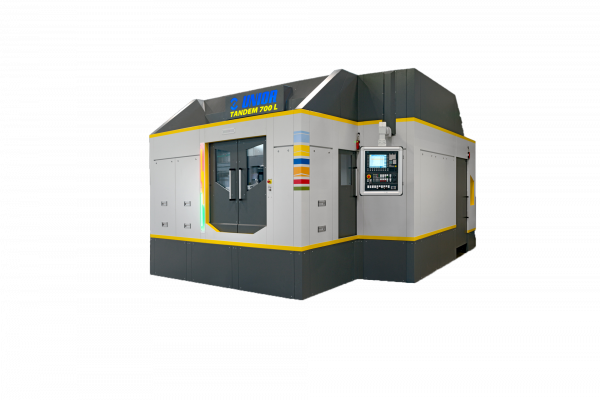

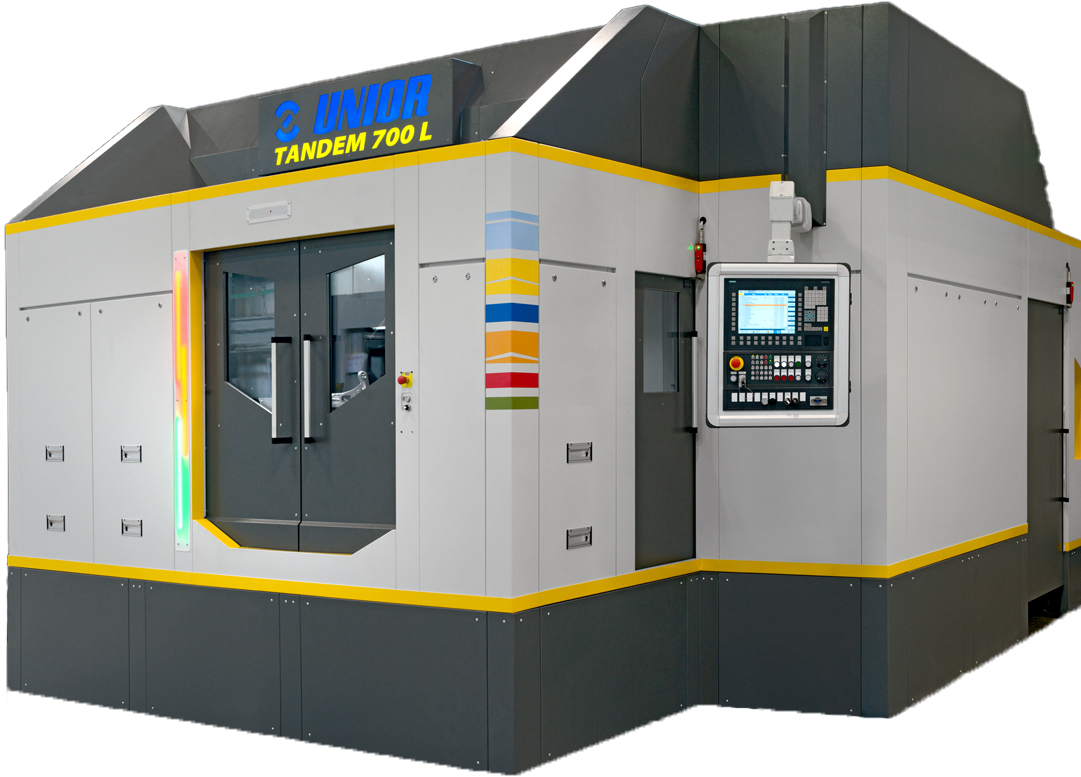

UNIVERSAL 2-SPINDEL 5-ACHSEN BEARBEITUNGSZENTRUM TANDEM 700L
Die TANDEM 700 L ist ein Hightech-Bearbeitungszentrum für die Großserienfertigung. Der praxisorientierte und verbesserte modulare Aufbau mit robusten Komponenten sorgt für hohe Stabilität, Präzision, Produktivität und Bedienbarkeit.
VORTEILE
- Hohe Flexibilität
- Spiegelnde Bearbeitung (L&R)
- Bearbeitung hochpräziser Werkstücke
- NC-Einstellungen für jede Bearbeitungsachse
TECHNISCHE DATEN
| Arbeitsbereich (2x) | X-Achse | mm | 800 |
| Y-Achse | mm | 800 | |
| Z-Achse | mm | 700 | |
| Arbeitsspindel (2x) | Max. Drehzahl | U/min | 20.000 |
| Nennkraft | kW | 28 | |
| Aufnehmen Typ | HSK | 63/80 | |
| Beschleunigung (2x) | X-Achse | m/s² | 5 |
| Y-Achse | m/s² | 5 | |
| Z-Achse | m/s² | 10 | |
| Präzision | Lagetoleranz | mm | <0,01 |
| Positionsabweichung | mm | 0,005 | |
| Werkzeugmagazin | Magazin | 72/120 | |
| Werkzeuglänge max. | mm | 420 | |
| Werkstücke | Maße | mm | 500x500x600 |
| Kühlmittel | Durch die Spindel HINDURCH | l/min | 60 |
| Steuerungen | Siemens SINUMERIK ONE | ||
| Maschinendaten | Länge | mm | 5.300 |
| Breite | mm | 5.100 | |
| Höhe | mm | 3.700 | |
| Gewicht | kg | 32.000 | |
| Technische Daten können aufgrund von kundenspezifischen Anforderungen variieren. | |||
MASCHINENKONZEPT
Das 5-Achsen-Doppelspindel-Bearbeitungszentrum Tandem mit zwei unabhängigen X-, Y- und Z-Achsen und einem 1., 2. oder 4 bis 6 Planetentisch ermöglicht die universelle Bearbeitung von gleichen, spiegelbildlichen und fallweise auch unterschiedlichen Werkstücken. Das 5-Achs-Tandem-Bearbeitungszentrum mit zwei Spindeln erreicht durch seine robuste Bauweise eine hohe Produktivität und Bearbeitungsqualität. Die Tandem-Baureihe ist ein Bearbeitungszentrum für die hochpräzise Bearbeitung von Großserien.

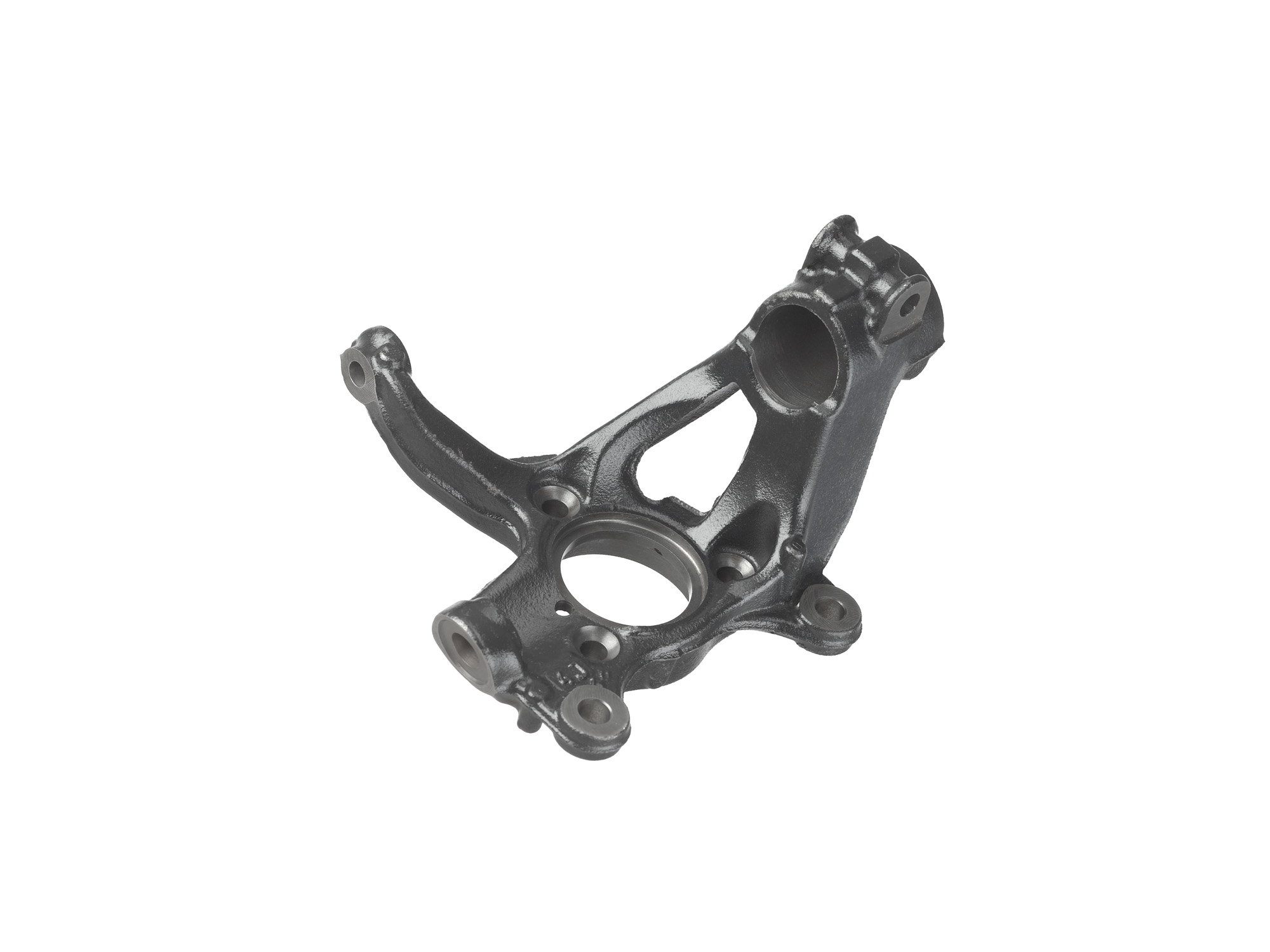

WERKSTÜCKE
